接触型ケミルミネッセンスイメージングシステム
HRPまたはAP共役基質キットを用いたウェスタン、ノーザン、サザンンブロットアッセイを申請する
プルトレイ式ケミルミネッセンスイメージングシステム
組み込みOSを搭載したコンパクトイメージングワークステーション
- 13.3インチの防眩、広視野角、マルチタッチスクリーン
- プリインストールされたWindows OSとディスプレイ拡張サポート
- 512 GBのストレージスペースで取得画像をアーカイブ
- 3つのUSB 3.0ポートでシームレスなデータ転送とアクセサリ接続を実現
- Apple Magic Mouse 付属品として提供
- Biolmagerソフトウェアによる画像取得、表示、および解析
操作しやすいユーザーインターフェース
- 自動、手動、およびカスタマイズされた取得モードをサポートします
- 複数の画像編集可能な機能には、調整、名前変更、削除、またはエクスポートが含まれます
- テキスト注釈、描画、および画像測定ツールキットの内蔵ツール
- 選択された領域の強調表示、グレーカーブによる解析プロット、広範囲の信号強度に対するオートフォーカスと適応露出
ケース
- 拡張表示機能、取得・表示または画像編集用のメインウィンドウ、定量分析用の拡張ウィンドウ
- 外部ディスプレイとソフトウェア統合をサポートし、ワークフローの効率化を促進します
- Biolmager解析ソフトウェアと互換性があり、サードパーーティ製解析ツールのインストールをサポート。単一プラットフォームで画像取得とバンドデータ解析を同時に実行可能です。
- 140 x 120 mmの大サイズ撮像エリア
- トゥルーマーカーカラー・ブロット修復技術
- 第二世代CMOS低消費電力モジュール、前世代比30%の消費電力削減
- ROIフォーカシング取得モード、弱い帯域信号の検出能力を向上
- 16ビットピクセル解像度ワイドダイナミックレンジ
- 全範囲直線性により、正確な定量分析結果を向上させます
オーロラ

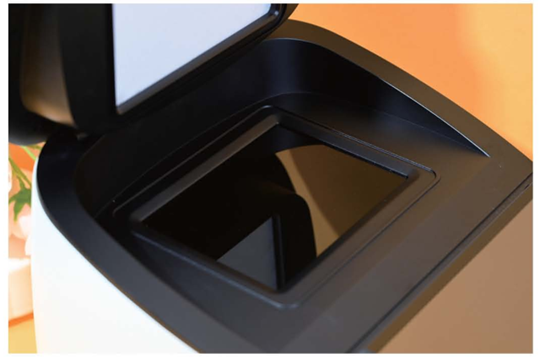

フリップアップ式ケミルミネッセンスイメージングシステム
- 9.7インチLCDタッチパネル
- 埋め込み型Windows11ソフトウェアOS
- 512GBのストレージ容量
- サポート拡張可能なディスプレイパネル
- プラグアンドプレイマウスとキーーボード
- バイオイメージャー取得および分析アプリケーション
- 120x90mmの撮像エリア
- 環境に敏感で管理
- 隠されたデザインインユーザーインターフェース
- スマートでインテリジェントな産業デザイン
- 拡張可能なパッドパネルを使用した複数のタスク
マニュアル露出モードでは、画像取得はユーザーが設定した露出時間に基づいて行われます。この方法は、サンプルの蛍光が指定された時間内に完全に捕捉され、露出過多や不足が生じないことを前提としています。しかし、サンプルの発光強度が未知の場合、適切な露出時間を正確に決定することは難しい場合があります。
これを解決するため、システムはカスタマイズされた露出モードを提供し、非常に短い時間から長時間まで、幅広いユーザー定義の露出時間をサポートします。露出が完了すると、さまざまな露出レベルの一連の画像が生成され、ユーザーは分析に最適な画像を選択できます。
特定の用途において、異なるバンド間の信号強度は大きく異なる場合があります。例えば、単一の膜内で、一部のバンドは飽和に近づくことがありますが、他のバンドはかすかで不明瞭なままです。下図に示すように、最初の4つのチャネルの信号強度はほぼ飽和していますが、4番目と5番目のチャネルではかなり弱い信号が表示され、ぼやけて見えます。
バンド信号強度の変動に対処するため、BiolmagerはインテリジェントROI（関心領域）イメージングモードを導入しています。自動取得モードでは、ユーザーが関心のあるバンドを含むROI領域を選択するだけで、ソフトウェアが事前露光スキャンを実行し、選択領域内の信号強度と背景ノイズを評価します。この分析に基づいて、システムは：
最適な露光時間を再計算します。露光モードを調整します。
理想的な感度とダイナミックレンジで自動的に画像をキャプチャします
このターゲットを絞ったアプローチにより、S/N比が向上し、ROI外の強い信号を過度に露出させることなく、かすかなバンドでも明確に可視化されます。
トゥルーマーカーカラーブロット修復技術
一般的にタンパク質分子量マーカーはタンパク質のサイズを特定するために不可欠です
ウェスタンンブロット中の膜転写効率を推定するため。識別するために

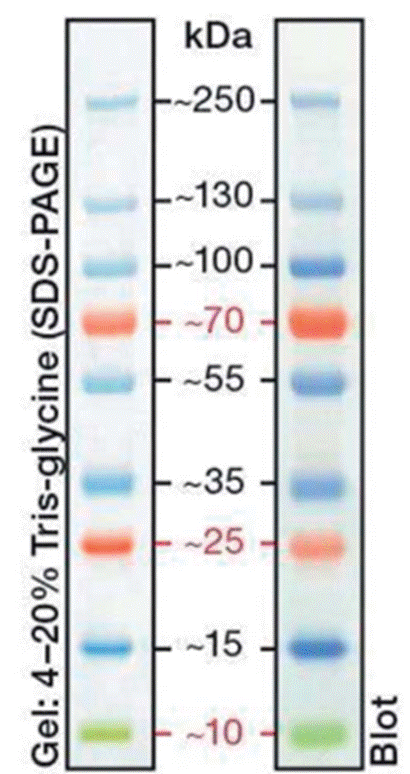

分子量を簡単に視覚的に判断できるように、色分けされたマーカーが一般的に使用されています―緑色
青色のバンドは25 kDaを表し、赤色のバンドは75 kDaを表します。
三色および多色のプレステインタンパク質マーカーにより、研究者は簡単に位置を特定できるようになりました
色でタンパク質バンドを監視し、精度を向上させ、誤認のリスクを減らします。
分子量。
ミロとオーーロラに統合されたTrue-Markerカラーバンド修復技術
デジタル画像においてこれらのカラーマーカーを高忠実度で保持し、以下のことを確実にします：
- 色分けされた分子量がはっきりと見えるままです
- バンドアライメントは検証が容易です
- 分子量を一目で素早く確認できます。

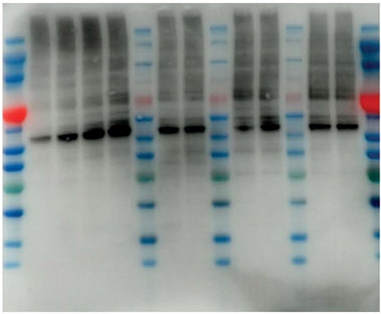

左の画像はTrue-Marker技術なしで撮影された標準的なウェスタンブロットで、マーカーバンドがグレースケールで表示されています。右の画像はTrue-Markerで撮影され、色が復元されたマーカーバンドがはっきりと見えます。
多機能で使いやすいインターーフェース
マニュアルモード：特定の露出時間を設定（最小単位：0.1秒）し、選択
「キャプチャ」で画像取得を開始します。自動モード：ソフトウェアはサンプルの発光強度を分析し、最適な露光時間を自動的に計算します。ユーザーは特定のバンド領域を事前に選択することも可能で、システムはその領域内の信号強度に基づいて露光を最適化します。
カスタムモード：露出時間、間隔時間、および撮影するフレーム数を設定することで、詳細なキャプチャシーケンスを構成します。
ビュー：キャプチャした画像のマーカー、サンプル、またはマージされたビューを簡単に切り替えて、より明確な分析が可能です。ユーザーは手動で画像の明瞭さを調整し、視覚的な品質を微調整できます。最適化されたコントラストとシャープネスのために自動調整を選択します。
ギャラリー: ギャラリーーメニューでは、ユーザーは指定したディレクトリから画像を閲覧および開くことができ、オプションで画像を調整したり、線や矢印を描画したり、テキスト注釈を追加したり、距離や寸法を測定したり、USBポートを通じて画像をエクスポートしたりすることができます。
設定: 設定メニューでは、ユーザーがシステムを自分の好みに合わせてカスタマイズできる基本的な設定オプションを提供します。これには以下が含まれます: 画像保存のデフォルト作業ディレクトリの設定。ローカライズされた操作のためのインターーフェース言語の選択。実験のニーズに合わせた露出パラメータの調整。

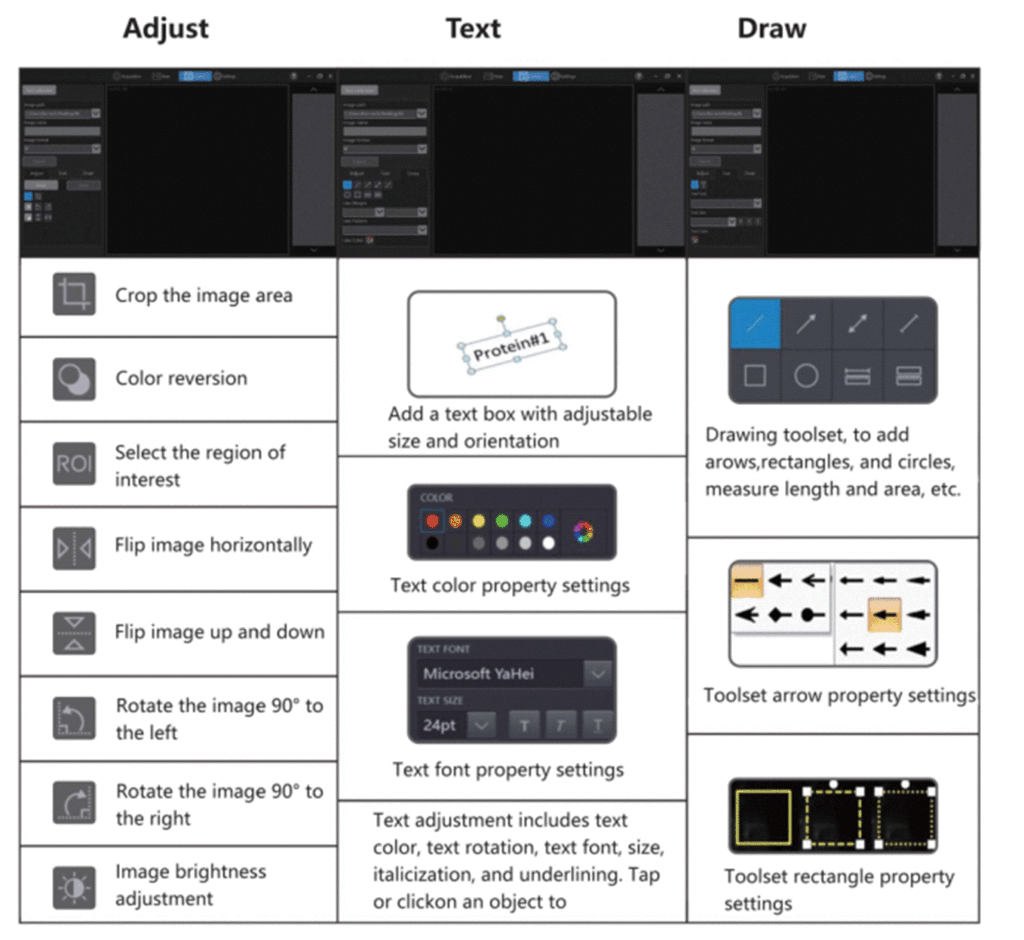

Biolmagerソフトウェアのギャラリーメニューには、画像のカスタマイズのための包括的なツールセットが用意されており、以下を含みます：
テキスト編集による追加、サイズ調整、明確で情報豊富な注釈の作成。線、矢印、ボックス、測定要素のための描画ツール。
メインのビューウィンドウ内でのリアルタイム画像調整。
正確で再現性のあるウェスタンンブロットの結果を得るためには、サンプル間やレーン間の差異を考慮した効果的な正規化が不可欠です。ハウスキーーピングタンパク質は内部参照として一般的に使用されますが、その発現量は組織や細胞タイプ、実験条件によって大きく変動するため、状況によっては信頼性に欠ける場合があります。一貫した定量を保証するため、本システムでは以下をサポートしています：
総タンパク質正規化 複数の内部参照入力
広いダイナミックレンジと高い直線性により、強弱両方の信号を検出可能。これらの特性は、信号の強弱に関わらず、正確で再現性のある結果を提供するために極めて重要です。
強度は大きく異なります。MiloとAuroraは、広範な強度スペクトルにわたって線形応答を維持するように最適化されており、データが正確で信頼性のあるものになります。

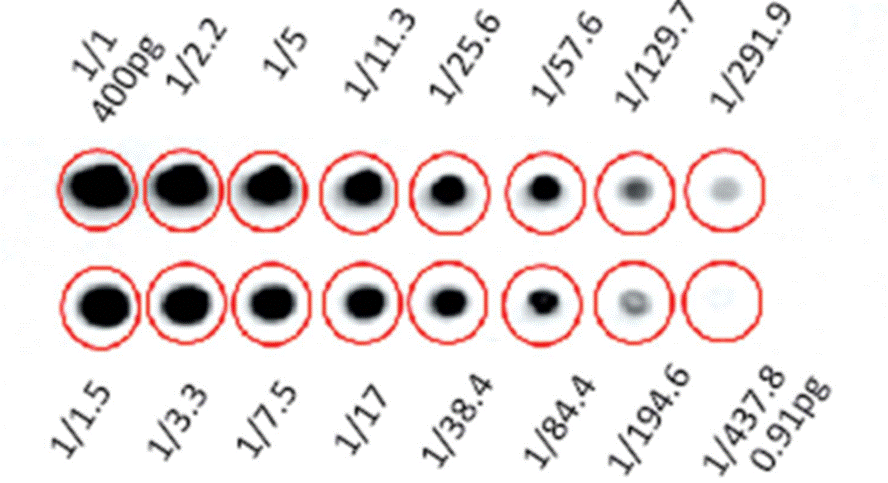

ニトロセルロース膜上のAb-HRPスポットブロットプロトコルイメージング（30秒露光）
| 製品名 | ミロ | オーロラ |
| 仕様およびモデル | BT07C | BT03 |
| 最大撮影領域 | 14 x 12 cm、1.6 Mpx | 12 x 9 cm、1 Mpx |
| タッチディスプレイスクリーン | 13.3インチ 1920×1080 マルチタッチ | 9.7インチ 1024 x 768 マルチタッチ |
| ダイナミックレンジ | >75 dB | >75 dB |
| 自動露出 | はい | はい |
| インテリジェントフォーカス | はい | はい |
| カラーマーカー | はい | はい |
| バックライト光源 | 白色（470 – 635 nm） | 白（470 – 635 nm） |
| データインターーフェース | USB 3.0 x1（前面）、USB 3.0 x2（背面）、RJ45、HDMI | USB 3.0 x1（前面）、USB 3.0 x2（背面）、RJ45、HDMI |
| ソフトウェアオペレーティングシステム | Windows 11 | Windows 11 |
| 重量 | 15kg | 12キロ |
| 作動電圧 | 90-250 V AC | 12 V DC |
| 最大消費電力 | 100 W | 60W |
| 動作温度 | 10 – 28° C | 10 – 28° C |
| 動作湿度 | 10%-85% | 10%-85% |
| 最大寸法（L × W × H） | 330 × 320 × 270 | 270 × 250 × 220 |
